PCBA工艺
发布时间:2023-06-14浏览:385

  深圳市欧凯电路有限公司是可以信赖的电子合约代工厂,我们已从事电子加工多年,拥有丰富的行业经验。工厂拥有先进PCBA制造设备及仪器,致力于帮助客户提高市场竞争力,缩短交期提高品质、拥有更优性价比。我们的生产灵活,设备性能优越,能够承接行业新能源、储能等高精度产品项目。 对于产品项目,深圳市欧凯电路有限公司紧抓2个品质关键点:先进的生产设备和工艺制造能力。


制造服务:

PCBA组装(RoHS&Reach制程)服务

PCB layout服务;

♦单面板双面板PCB;

♦多层板PCB,最多可达16;

RoHS, Reach,UL PCB;

♦印刷线路板(PCB)硬板/软板生产制造服务;

♦激光钢网制作;

♦制样到大批量PCB加工制造服务;

♦制样至大批量生产之PCBA组装服务;

♦电气性能检测;

♦选择性焊接技术

♦少量多层高精高难板制造组装

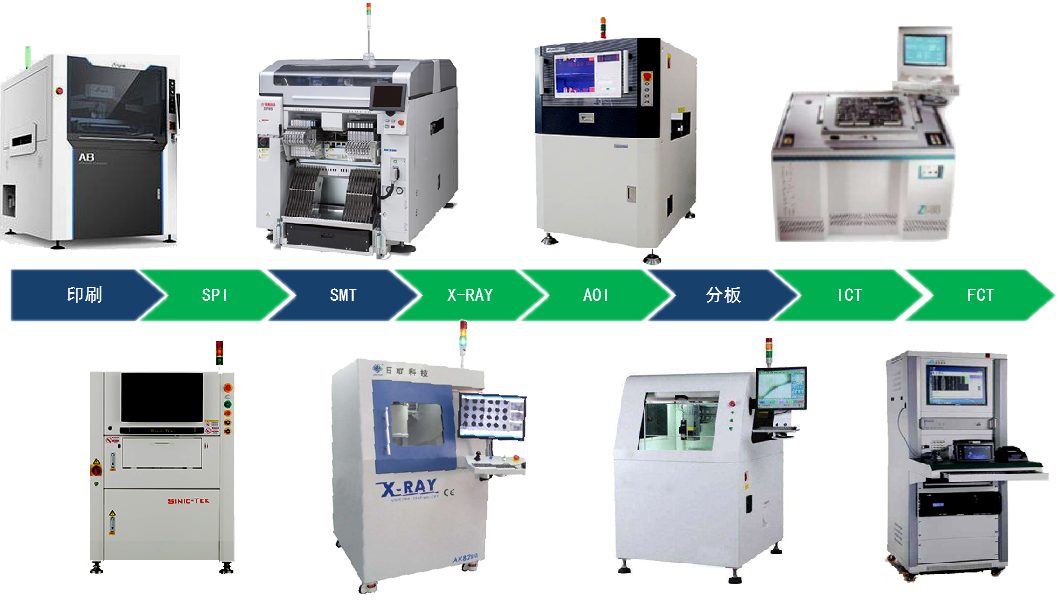

SMT贴片服务

♦产能: 6SMT加工生产线,日产能2百万点。

♦机器设备:

  ¤编带机器 1

  ¤自动上板机16 ;

  ¤全自动锡膏印刷机16;

  ¤SPI锡膏自动检测仪6

  ¤贴片机: 28(FUJI NXTIII高速贴片14,YAMAHA高速贴片机6, SAMSUNG 高速贴片机8);

  ¤回流焊接炉6;

  ¤自动收板机2台;

  ¤首件检测仪4;

  ¤在线AOI检测仪4;离线AOI检测仪6台;

  ¤X-RAY8200检测机1;

  ¤钢网抛光机 1;钢网清洗机1台;

  ¤烤箱1;

  ¤PCBA分板机1;

  ¤BGA返修台1;



♦可贴装元器件封装:

  ¤010052512; QFP, QFN, CSP, TSOP, SOJ, BGA, uBGA

♦贴装作业能力参数:

  ¤基板层数: 1~16;

  ¤基材: FR-4, CEM-1, CEM-3, High TG, FR4 Halogen Free, FR-1, FR-2,铝基板

  ¤基板厚度: 0.2~7.0mm ;

  ¤PCB最大尺寸: 510mm X 410mm PCB最小尺寸:长50*50mm

  ¤铜厚:0.5~4.0oz;

  ¤贴片精度:激光识别±0.05mm

  ¤图像识别:±0.03mm

  ¤元件高度: 6mm (最高);

  ¤引脚间距: 激光识别0.65mm; 高分辨率VCS 0.2mm

  ¤球面间距: 激光识别1.0mm; 高分辨率VCS 0.25mm

  ¤BGA球面距: 0.25mm;

  ¤BGA球心距: 0.25mm;

  ¤BGA球径:0.1mm;

  ¤IC 脚距: 0.2mm

♦品质管控:

  ¤每次换线必对首件进行检测

  ¤出货前100% AOI测试, X-Ray 测试, 功能测试, 确保无不良品次品出厂
